您的位置:首页 > 产品中心 > 屋顶风机系列 > 轴流式屋顶风机 > 防爆防腐轴流式屋顶风机

产品中心
产品名称:

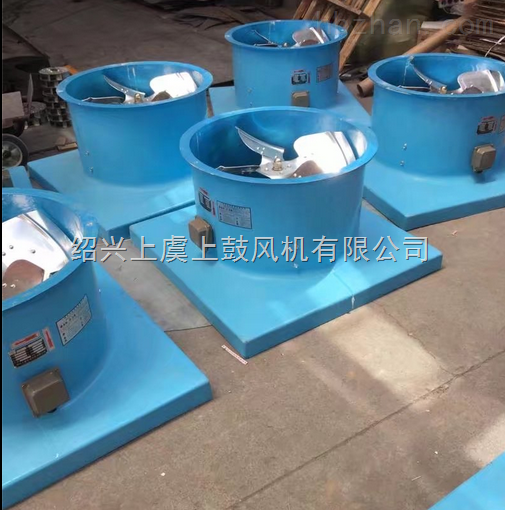

防爆防腐轴流式屋顶风机

产品型号:
更新时间: 2019-09-09
描述:防爆防腐轴流式屋顶风机主要部件组成由:电动机、叶轮、防雨帽、机壳、底部安全网、防鸟网等组成。可制材质:玻璃钢、铝合金。叶轮型式:下字架式轴流叶轮;

产品介绍

一、 离心式屋顶风机

主要部件组成由:电动机、叶轮、防雨帽、机壳、底部安全网、防鸟网等组成。

可制材质:玻璃钢、铝合金。

叶轮型式:后倾板式单进风离心叶轮;

二、 轴流式屋顶风机

主要部件组成由:电动机、叶轮、防雨帽、机壳、底部安全网、防鸟网等组成。

可制材质:玻璃钢、铝合金、不锈钢、镀锌钢板、碳钢、玻璃钢等。

叶轮型式:十字架式轴流叶轮;直线形轮毂式轴流叶轮;

三、 斜流式屋顶风机

主要部件组成由:电动机、叶轮、防雨帽、机壳、底部安全网、防鸟网等组成。

可制材质:玻璃钢、铝合金、不锈钢、镀锌钢板、碳钢、玻璃钢等。

叶轮型式:锥形轮毂式斜流叶轮;

四、 混流式屋顶风机

主要部件组成由:电动机、叶轮、防雨帽、机壳、底部安全网、防鸟网等组成。

可制材质:玻璃钢、铝合金、不锈钢、镀锌钢板、碳钢、玻璃钢等。

叶轮型式:锥形轮毂式斜流叶轮;

防爆防腐轴流式屋顶风机性能参数允许的偏差值:

1、流量偏差:在规定的静压下,所对应的流量偏差不超过±5%。

2、全压偏差:在规定的流量下,所对应的全压偏差不超过±5%。

3、风机效率偏差:风机的全压效率不得低于其对应点效率的3%;或者静压效率不得低于其对应效率的2%,并应符合GB1236《通风机空气动力实验方法》的要求。

玻璃钢材质的防腐性能:

玻璃钢材料需按照有关规定的要求执行,应能够承受当地的气象条件和室内、外温差的影响,并能够保持长期地不脱落。外表面采用间苯型胶衣树脂或者聚胺酯防腐漆,内表面涂富裕树脂层,以延长使用年限。

防爆防腐轴流式屋顶风机叶轮的基本要求:

DWT玻璃钢屋顶风机配套的电动机与叶轮应采用直联传动。风机叶轮应有一定的钢度,能承受紊流工况下所引起的各种附加力作用,并且能够长期、安全、可靠地运行。

在出厂前应进行静、动平衡试验,合格之后方可出厂。经过静、动平衡后,在运行时允许振动速度的均方根值小于或者等于6.3mm/s,并应符合JB/TQ337《通风机转子平衡》的要求。

风机叶轮的超速试验转速为110%额定转速,并在此条件下正常运行时间不低于2分钟,并应符合JB/TQ328《通风机叶轮超速实验方法》的要求。风机的zui大允许振幅,按JB/TQ334《通风机振动精度》的要求,在正常运行条件下不大于±8μm

配套电动机基本要求:

电动机必须是Y型、全封闭、防水型,能够在80~110%的额定电压和50±2.5%的额定频率状态下正常地工作。电动机的防护等级不低于IP55,绝缘等级F级,B级温升。电动机直联的轴承使用年限不少于15年。

电动机的接线盒应设在屋顶风机的筒体外面,并应采取可靠的防雨措施;电动机设置热过载、缺相及短路保护器。

配套附件技术指标:

1、电动机支架: 对直联型的电动机,在筒体内应设有安装电动机的支架,且连接用的螺栓应可靠,且应确保防腐,并要保证支架有足够的强度和刚度,能够承受风机运转所产生的动荷载。

2、防鸟网:采用不锈钢材料制成,网的孔径为30×30mm

3、底部安全防护网:安全防护网应安全、可靠,能够有效地防止设备或者部件跌落下来,避免事故发生。

4、进风口活页门:保证风机运行时,活页门灵活打开;风机停运时,活页门关闭严密;并应考虑活页门出现异常情况的检修或者更换的方便。
